试油试气是石油天然气勘探和油气藏评价系统工程中的重要环节，是最终确定是否有油气藏存在和评价油气藏是否具备开采价值的依据。常规的试油试气工艺流程需要多次起下管柱，并通过井口的一系列复杂施工调控井下测试阀的打开与关闭，存在效率低、施工周期长的不足，易对地层造成二次污染。此外，常规的试油试气工艺多为多层合测，资料反映的是多层段综合效应，不能准确评价每层段产能，难以满足精细开发的需要。
HITTOP无线射频智能开关阀可以实现：

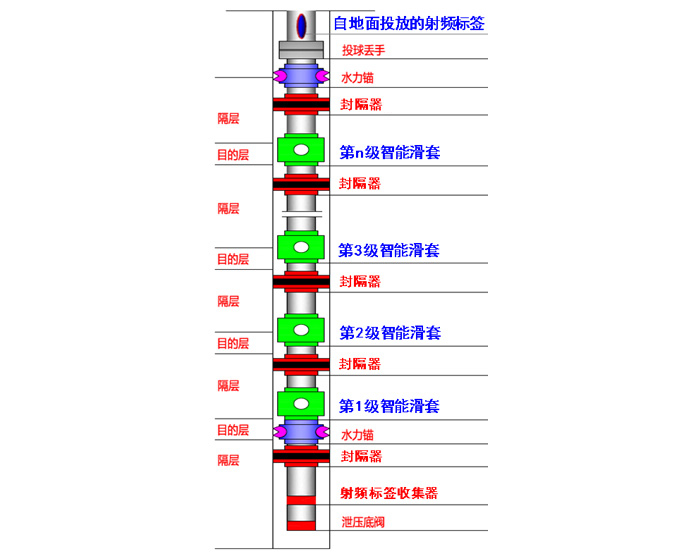

（1）井口投放射频标签，控制井下各层智能开关阀开启与关闭，实现各层依次、单独试采，实现一趟管柱分层测试与试采。
（2）井下参数实时监测与存储，试采与测试结束后，将智能开关阀起出至地面，读取所存储的历史数据，获得地层参数与信息。
（1）井筒近距离射频通信技术保障智能开关器控制指令的可靠传达
井筒环境下无线射频信号的传输存在屏蔽、反射、干扰等诸多难题，严重影响射频标签与智能开关器之间的通信可靠性。HITTOP无线射频智能开关阀基于哈工大自研的无线通信技术，在3m通信距离内保障通信成功率100%。
（2）采用独特的阀体结构可靠保障智能开关阀关闭时的零漏失
油层产液携砂、含杂在所难免，球阀、锥阀、针阀等阀体均难以在此工况下保证可靠地关闭与零漏失，我公司智能开关阀采用特殊阀体密封结构，在数十次重复开启关闭后仍能保证阀体关闭的可靠密封，确保分层试采与测试的准确性。
（3）大力矩微型电机为智能开关阀提供强劲动力
智能开关阀采用哈工大自研的大力矩微型电机，开关阀的轴向运动驱动力高达1吨，有效克服井下结蜡、结垢、砂卡等恶劣工况的不利影响，保障高压差等环境下智能开关阀的可靠开启与关闭。
|
|
SPKG-145 |
SPKG-110 |
|
外径 |
145 mm |
110 mm |
|
内径 |
62 mm |
40 mm |
|
长度 |
2200 mm |
2200 mm |
|
工作温度 |
-40~125℃ |
-40~125℃ |
|
耐压 |
60 MPa |
60 MPa |
|
压力监测范围 |
0~60 MPa |
0~60 MPa |
|
压力监测精度 |
0.2% |
0.2% |
|
温度监测范围 |
-40~125℃ |
-40~125℃ |
|
温度监测精度 |
0.2% |
0.2% |
|
排量范围 |
0~500 m3/d |
0~200 m3/d |
|
嘴损压力 |
≤1MPa |
≤1MPa |
|
主体材质 |
42CrMo（表面NiP镀） |
|
|
电池组寿命 |
1个月（可定制） |
|
|
井下参数监测周期 |
1分钟/次（可定制） |
|
|
|
SPBQ-55 |
SPKG-34 |
|
外径 |
55 mm |
34 mm |
|
长度 |
—— |
300 mm |
|
工作温度 |
-40~125℃ |
-40~125℃ |
|
耐压 |
60 MPa |
60 MPa |
|
主体材质 |
42CrMo（表面NiP镀） |
|
|
电池组寿命 |
4小时 |
|
|
与智能开关阀通信距离 |
≤3m |
|
