油层压力是油藏开发动态最敏感的参数之一,是注水保持能量状况和注采平衡关系的直接反映,因此对油层压力监测对油藏开发意义重大。目前的油井分层测压主要采用管柱测试法,即通过油管下放专用的测压短节和封隔器,封隔器坐封后,利用测压短节分别测试上、下油层的压力,测压结束后再上提管柱,并对测压短节中存储的压力值进行回放。该方法必须进行现场起下管柱作业,施工量较大、且无法提前判断封隔器的坐封性能。

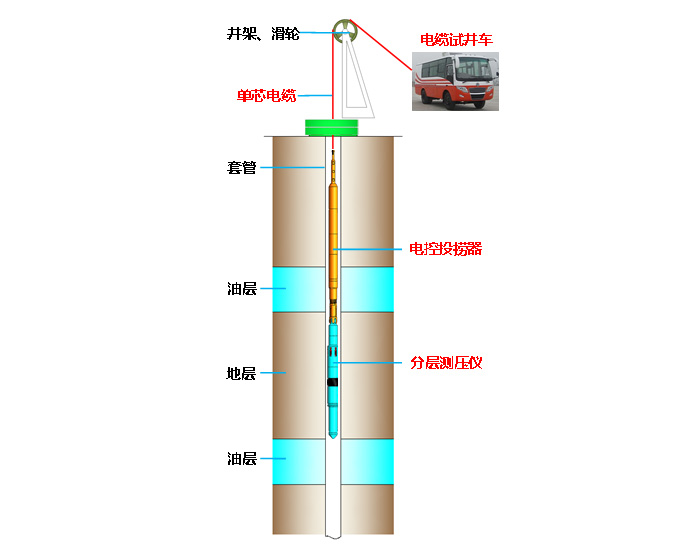

HITTOP电缆投放式油井分层测压系统如下图所示,将生产管柱起出后,通过电缆连接测压工具串,将电控卡瓦式测压仪下放至目标层位,然后控制测压仪锚定、坐封于两射孔段之间,通过两只内置的压力传感器分别采集、存储两层压力值。测试周期结束后,将测压仪打捞出井,回放测压仪的存储数据。根据测试需求,也可采用两只测压仪,利用单芯铠装电缆进行供电与通信,实现地面控制系统与井下两套测压仪间的双向实时通信,通过重复坐封/解封测压仪实现拖动式测试,每次锚定坐封均可实现三个产层的压力测试。
(1)节省一趟管柱起下作业

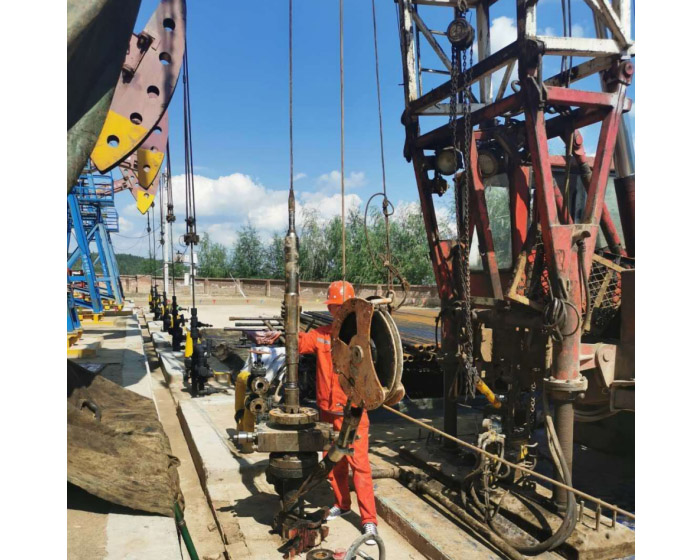

电缆投放式油井分层测压系统在原生产管柱起出后,仅需通过试井车连接测试工具串并下至目标层位。与传统的油管测试工艺相比,减少了一趟油管起下作业施工,大幅度提高了测试作业机动性、降低了施工作业成本。
(2)在线验封保障分层测试的准确性
电缆投放式油井分层测压系统入井后,电控驱动测压仪在井下被测层位的锚定与坐封,且具有在线验封功能,可以确保测压仪胶筒的良好坐封,有效保证测试数据的准确性。
名称 |
参数 |
适用井眼 |
5.5寸套管井 |
最大外径 |
卡瓦胶筒段外径108mm,其余段外径88mm |
整机耐压 |
60MPa |
工作温度 |
-40~125℃ |
胶筒可承受压差 |
≥15MPa |
压力测量范围 |
0~60MPa,精度±0.05% |
温度测量范围 |
-40~+150℃,精度±0.5% |
参数监测存储频率 |
10次/分钟(可设置) |
胶筒验封方式 |
在线验封 |
电池组工作寿命 |
≥30天(可定制) |
名称 |
参数 |
适用井眼 |
5.5寸套管井 |
最大外径 |
88mm |
整机耐压 |
60MPa |
工作温度 |
-40~125℃ |
通信方式 |
电力线载波 |
供电方式 |
地面单芯电缆供电 |
投放时与测压仪脱离方式 |
上提电缆,剪断销钉 |
