井下节流在天然气开采过程中的重要环节,活动式节流器的高灵活性和高适应性,其在苏里格等气田得到普遍应用。但是,当前井下活动式节流器的打捞成功率不足70%,节流器打捞失败的根本原因在于节流器设计、打捞方式不合理,通过投捞器施加给节流器的锚定卡瓦解锁力不足,难以克服节流器锚定卡瓦与油管内壁的粘接力、沙粒的卡阻等。此外,常规井下节流器的投捞工艺繁琐,对下放速度、坐封急停、打捞力缺乏定量和定标的设计,仍然在依靠工人的经验进行操作,节流器坐封效果、解封效果时好时坏。

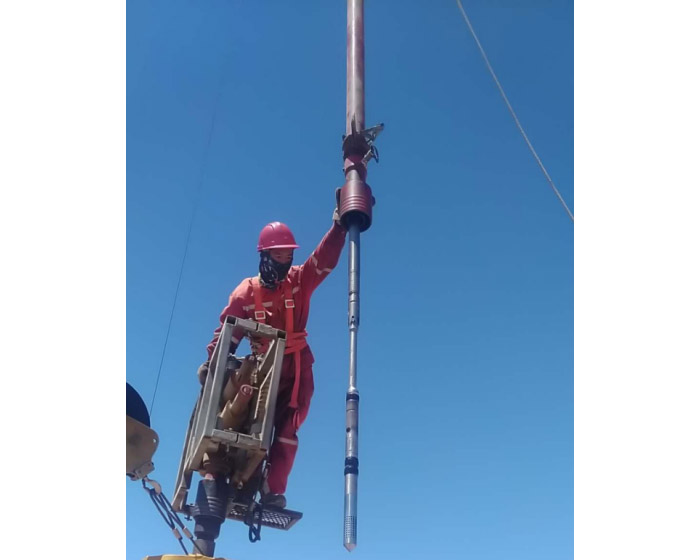

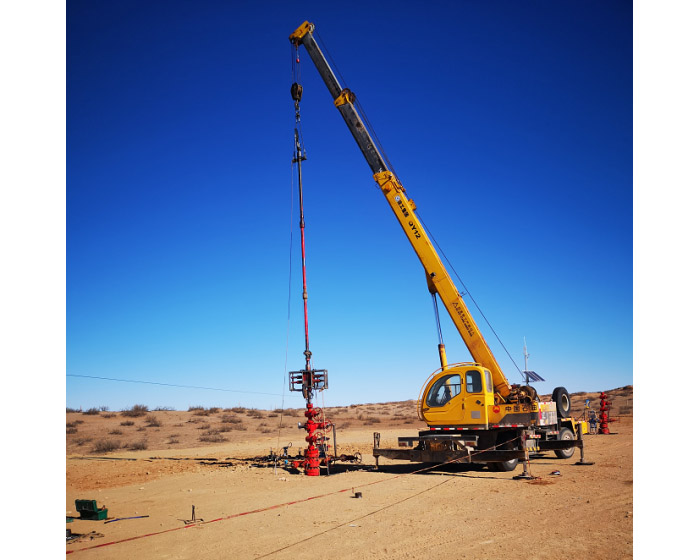

哈尔滨艾拓普科技有限公司研制开发的HITTOP电控投放打捞式节流器,由电控投捞器给节流器输出稳定的大力矩,驱动节流器内部的传动机构,可靠地实现节流器的锚定坐封与解锁打捞,保障井下节流器投捞成功率100%。
(1)电控投放与打捞,打捞成功率可达100%
通过电控投捞器给节流器施加的锚定坐封、解锚解封力可达4吨以上,足以克服由于砂卡、胶筒与油管内壁粘附等诸多原因导致的打捞失败,从而大大提高节流器打捞的成功率。
(2)更好地适应大斜度井工况
与常规机械投捞形式的节流器相比,HITTOP节流器锚定时,节流器卡瓦通过电控投捞器输出的动力进行驱动,动作时周向均匀涨开,不受节流器在井下的姿态影响,可在大斜度井筒内保证节流器居中锚定、坐封。
(3)节流器投放与打捞作业自动化程度大大提高
完全摒弃了常规节流器投捞过程中的繁琐工艺,对投捞器的下放、上提速度无任何要求,降低了操作难度,提高了节流器投捞过程的自动化水平。
|
DKJL-46 |
DKJL-56 |
DKJL-69 |
适应套管 |
2-3/8” |
2-7/8” |
3-1/2” |
外径 |
46 mm |
56 mm |
69 mm |
长度 |
1200 mm |
1200 mm |
2000 mm |
工作温度 |
-40~125℃ |
-40~125℃ |
-40~125℃ |
耐压 |
60 MPa |
60 MPa |
60 MPa |
工作压差 |
≥30MPa |
≥30MPa |
≥30MPa |
气嘴直径 |
1~8mm可选 |
1~8mm可选 |
1~8mm可选 |
锚定与坐封方式 |
电控锚定与坐封 |
||
解锚与解封方式 |
电控解锚与解封 |
||
主体材料 |
42CrMo(表面NiP镀) |
