随着分段压裂应用规模的扩大、应用领域的拓展,对压裂完井、产能测试和后期生产提出了新的需求,为了满足油藏开发对大排量、大规模压裂和后期选择性生产、堵水等技术需求,HITTOP无线射频智能开关滑套可大大简化压裂施工与测试流程,且智能滑套具有全通径、重复开关的特点。

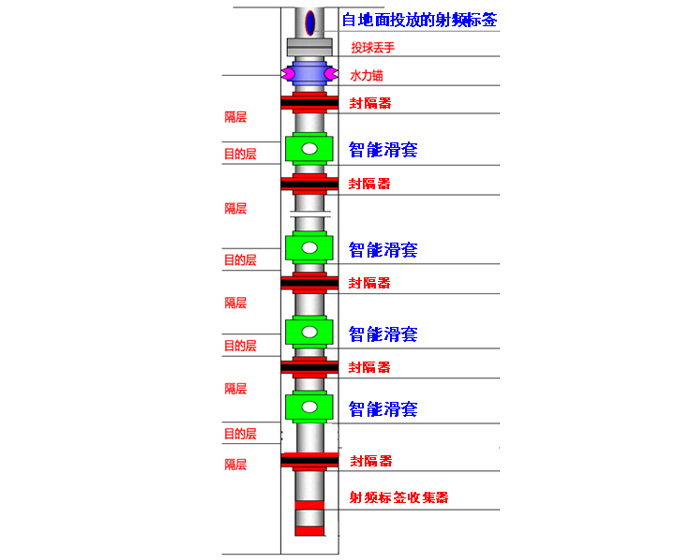

智能滑套利用无线射频通信技术(RFID),以射频标签为信号载体,通过地面控制系统写入目标层段的开关控制指令。射频标签自井口投入,其经过井下各层段智能滑套时,滑套内的无线模块接收标签携带的控制指令,并执行开启或关闭动作。
(1)智能滑套可实现重复开关
智能滑套内置电机驱动与供电模块,根据射频标签指令,可重复执行开启或关闭,由此可实现任意层段的定向压裂;分层压裂结束后,还可在不动管柱的情况下实现分层求产与测试。
(2)智能滑套全通径,应用过程中不受级数限制
智能滑套无需投球打压等操作,动作均由其内部的电控系统实现,因此可实现管柱全通径、无级限施工。
(3)单支射频标签可同时控制多层智能滑套的开关动作
采用有源式射频标签,通过一支标签即可携带多层段控制指令,且能有效克服井筒环境下无线射频信号的屏蔽、反射、干扰等问题,保障通信成功率100%。
|

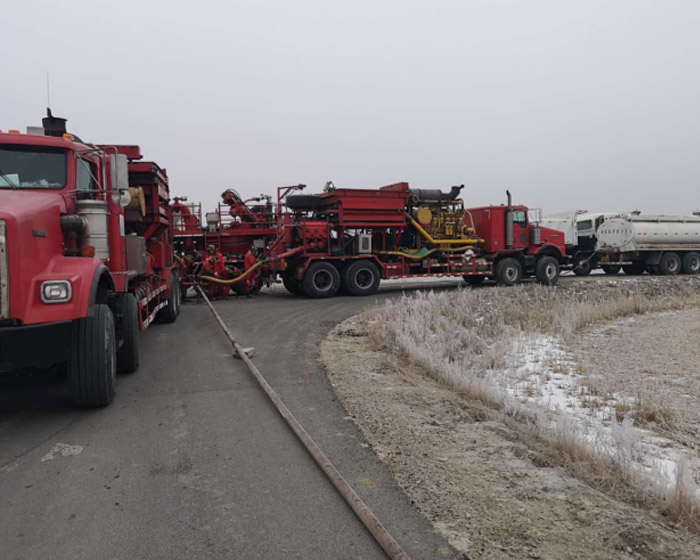

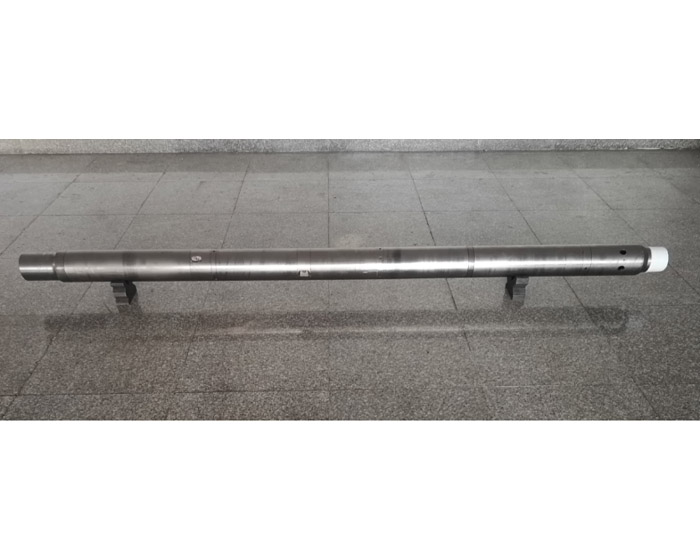

SPHT-145 |
SPHT-110 |
外径 |
145 mm |
110 mm |
内径 |
70 mm |
40 mm |
长度 |
3000 mm |
3000 mm |
工作温度 |
-40~125℃ |
-40~125℃ |
耐压 |
105 MPa |
105 MPa |
压力监测范围 |
0~105 MPa |
0~105 MPa |
压力监测精度 |
0.2% |
0.2% |
温度监测范围 |
-40~125℃ |
-40~125℃ |
温度监测精度 |
0.2% |
0.2% |
最大排量 |
8方/分钟 |
4方/分钟 |
井下重复开关次数 |
≥20次 |
≥20次 |
主体材质 |
42CrMo(表面NiP镀) |
|
电池组寿命 |
1个月(可定制) |
|
SPBQ-Q50 |
SPKG-34 |
外径 |
50 mm(球型) |
34 mm |
长度 |
|
300 mm |
工作温度 |
-40~125℃ |
-40~125℃ |
耐压 |
60 MPa |
60 MPa |
主体材质 |
42CrMo(表面NiP镀) |
|
电池组寿命 |
4小时 |
|
与智能开关阀通信距离 |
≤3m |
