注水驱油是我国各大油田普遍采油的开采方式,分层精细注水是提高原油采收率、保障油田高效益开发的关键。目前注水驱油主要面临以下问题:
①层间差异使注水合格率快速降低,半数时间注水“不合格”;
②分注井数和层数的不断增加,测试工作量逐年增加;
③无法长期监测单层注水参数,不能辅助对储层的认识及分析挖潜剩余油。
HITTOP缆控式分层智能注水系统是基于数字化、自动化的新一代智能注水技术,其利用监测的实时连续数据为精细油藏分析提供有效数据支持;利用层段实时自动调整功能保障注水合格率,实现分层精细注水,提高注水驱油的开发效果。可以实现:
(1)井下参数实时精准监测
在线实时监测注水井各层段的注水量、管内压力、管外压力、温度,为数字化油藏提供准确数据。
(2)各层注水量实时智能调控
在免施工的情况下,根据实际注水量与目标配注量的偏差,实现各层注水量的智能调控,且省去注水井测调等测试成本。
(3)将数字化油田网络由站、井延伸至层段
将注水井分层智能配注系统与数字化油田网络相结合,构建数字化分层监测与智能配注系统。
(1)大力矩微型电机为智能配水器流量调节提供强劲动力
采用哈工大自研的大力矩微型电机,配水器流量调节阀的轴向运动驱动力高达1吨,有效克服井下结蜡、结垢、砂卡等恶劣工况对配水器流量调节功能的不利影响。
(2)涡街流量计实现分层注水量的精确监测
孔板流量计、电磁流量计、涡轮流量计等在井下长期服役过程中均存在不足之处,微型涡街流量计具有无可动部件、对介质适应性好、精度高等优点,在井下可靠实现2%流量测量精度。
(3)适应井下高温潮湿环境的电控系统设计与封装
智能配水器融合载波通信、电机驱动、调节阀自动调节等功能,设置有诸多保护模块,提高电控系统可靠性,并采用专用的封装结构保障电控系统在精细高温潮湿环境中的长期工作可靠性。
(4)具有三级密封结构的井下电缆连接器保障供电与通信可靠性
井下电缆连接器的密封与连接可靠性直接影响智能管柱的寿命,我公司井下电缆连接器采用三级密封结构,可靠保障60MPa、200℃环境下的密封与电气连接。
|
LKPC-H145 |
LKPC-H114 |
LKPC-H95 |
LKPC-H79 |
外径 |
145 mm |
114 mm |
95 mm |
79 mm |
长度 |
1800 mm |
1800 mm |
1800 mm |
1800 mm |
工作温度 |
-40~125℃ |
-40~125℃ |
-40~125℃ |
-40~125℃ |
耐压 |
60 MPa |
60 MPa |
60 MPa |
60 MPa |
流量监测范围 |
50~1000 m3/d |
50~800 m3/d |
20~500 m3/d |
20~500 m3/d |
流量监测精度 |
2% |
2% |
2% |
2% |
含水率监测范围 |
0~100% |
0~100% |
0~100% |
0~100% |
含水率监测精度 |
3% |
3% |
3% |
3% |
压力监测范围 |
0~60 MPa |
0~60 MPa |
0~60 MPa |
0~60 MPa |
压力监测精度 |
0.2% |
0.2% |
0.2% |
0.2% |
温度监测范围 |
-40~125℃ |
-40~125℃ |
-40~125℃ |
-40~125℃ |
温度监测精度 |
0.2% |
0.2% |
0.2% |
0.2% |
排量范围 |
0~1000 m3/d |
0~800 m3/d |
0~500 m3/d |
0~500 m3/d |
嘴损压力 |
≤1MPa |
≤1MPa |
≤1MPa |
≤1MPa |
主体材质 |
42CrMo(表面NiP镀) |
|||
电缆规格 |
6.35mm单芯电缆(可定制) |
|
LKPC-L114A |
LKPC-L114B |
外径//内径//长度 |
114mm // 46mm // 1500mm |
|
工作温度 |
-40~125℃ |
-40~125℃ |
耐压 |
60 MPa |
60 MPa |
流量监测范围 |
2~30 m3/d |
5~100 m3/d |
流量监测精度 |
2% |
2% |
含水率监测范围 |
0~100% |
0~100% |
含水率监测精度 |
3% |
3% |
压力监测范围 |
0~60 MPa |
0~60 MPa |
压力监测精度 |
0.2% |
0.2% |
温度监测范围 |
-40~125℃ |
-40~125℃ |
温度监测精度 |
0.2% |
0.2% |
排量范围 |
0~50 m3/d |
0~100 m3/d |
嘴损压力 |
≤1MPa |
≤1MPa |
主体材质 |
42CrMo(表面NiP镀) |
|
电缆规格 |
4mm单芯电缆(可定制) |

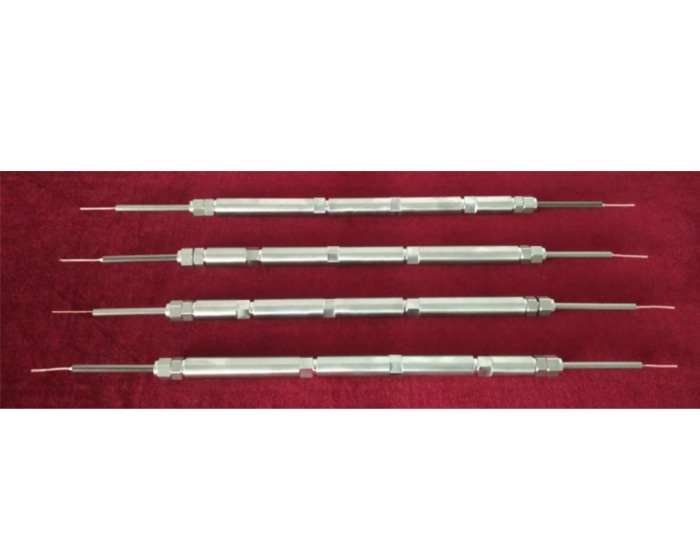

外径//长度 |
18mm // 300mm |
工作温度 |
-40~200℃ |
耐压 |
60 MPa |
密封级数 |
3级 |
主体材质 |
316L不锈钢 |
电缆规格 |
4mm、6.35mm单芯电缆 |
|

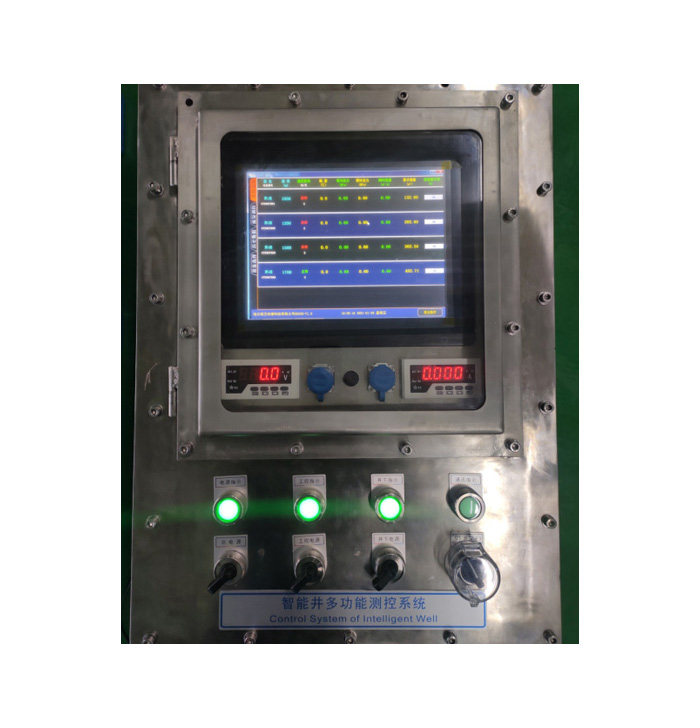

LKZS-CS-P(普通型) |
LKZS-CS-B(防爆型) |
宽度×厚度×高度 |
350mm×210mm×500mm |
500mm×300mm×700mm |
防爆等级 |
|
Exd II BT4 |
防护等级 |
IP56 |
IP56 |
工作电压 |
220VAC |
220VAC |
输出电压 |
70~200VDC |
70~200VDC |
输出功率 |
≤500W |
≤500W |
工作温度 |
-40~70℃ |
-40~70℃ |
控制层数 |
无限制 |
无限制 |
数据远传 |
DTU/RTU |
DTU/RTU |
