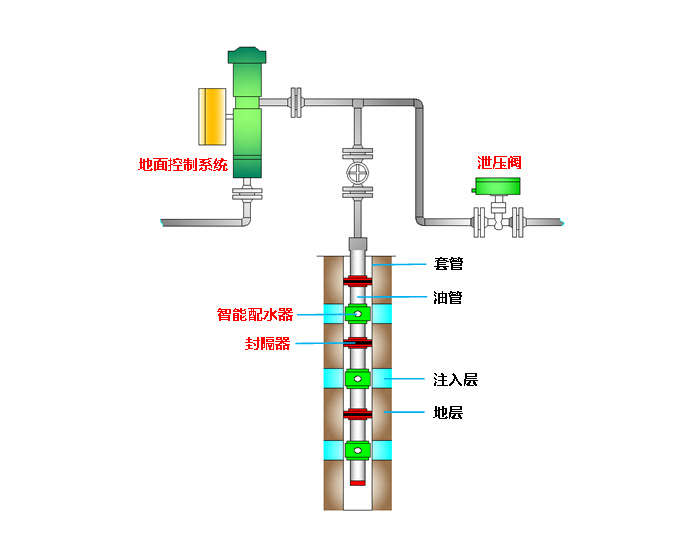

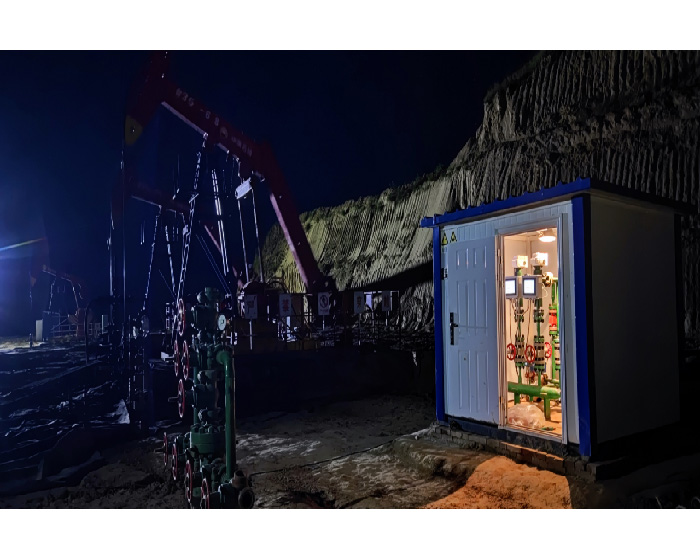

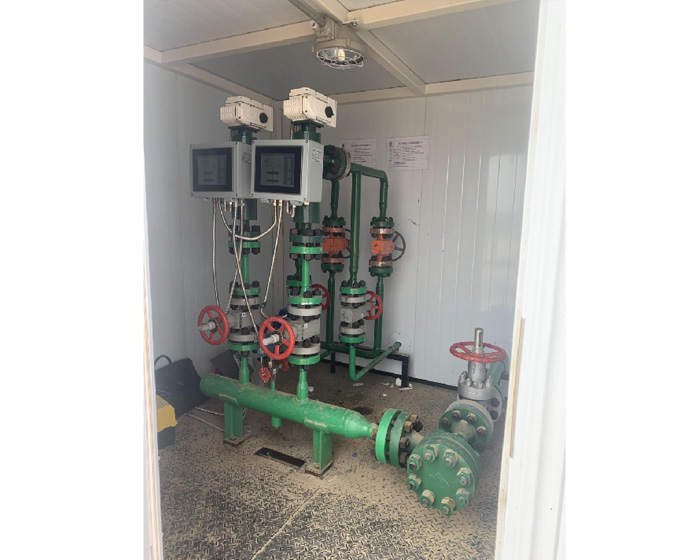

无缆式波码通信智能注水系统通过在注水过程中形成特定的压力与流量脉冲，控制井下智能配水器的注水量调节，在免人工参与的情况自动实现注水井加密测调，保障分层注水合格率。
无缆式波码通信智能注水系统可以实现：
（1）通过压力波、流量波建立井下智能配水器与地面控制系统之间的可靠双向通信（下传配水器流量阀开度、目标配注量，上传各层注水量、管内压力、管外压力）。
（2）井下各层智能配水器流量调节阀开度、注水量的免人工自动调控（测调周期默认7天/次，可按需设置）。

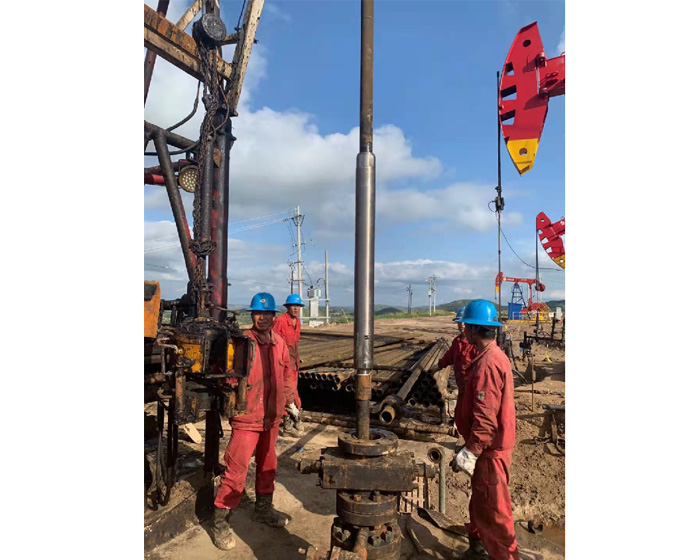

（3）井下参数实时监测与存储，动管柱作业时可将智能配水器起出至地面，读取所存储的历史数据，获得地层参数与信息。
（1）大力矩微型电机为智能配水器流量调节提供强劲动力
智能配水器采用哈工大自研的大力矩微型电机，配水器流量调节阀的轴向运动驱动力高达1吨，有效克服井下结垢、砂卡等恶劣工况对配水器流量调节功能的不利影响，保障配水器井下长寿命工作。
（2）采用压力波、流量波双冗余算法保证双向通信可靠性
利用智能配水器与地面控制系统中的压力传感器、流量计获得井口、井下各层压力与流量，建立压力波、流量波双冗余编码与解码算法，在地面控制系统与井下智能配水器间可靠建立双向通信网络。
（3）涡街流量计实现分层注水量的精确监测
孔板流量计、电磁流量计、涡轮流量计等在井下长期服役过程中均存在不足之处，基于压电感应研制的微型涡街流量计具有无可动部件、介质适应性好、精度高等优点，能够在井下可靠实现2%流量测量精度。
（4）适应井下高温潮湿环境的电控系统设计与封装
智能配水器电控系统中融合直流载波通信、电机驱动与保护、调节阀开度检测与自动调节等功能，且设置有诸多系统保护模块，提供电控系统可靠性，且采用专用的封装结构保障电控系统在井下高温潮湿环境下的长期工作可靠性。
|
|

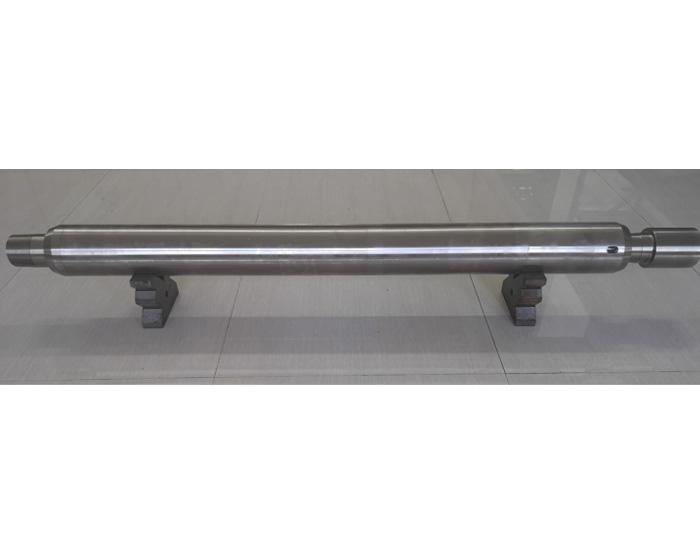

BMZS-H145 |
BMZS-H114 |
BMZS-H95 |
BMZS-H79 |
|
外径 |
145 mm |
114 mm |
95 mm |
79 mm |
|
长度 |
1800 mm |
1800 mm |
1800 mm |
1800 mm |
|
工作温度 |
-40~125℃ |
-40~125℃ |
-40~125℃ |
-40~125℃ |
|
耐压 |
60 MPa |
60 MPa |
60 MPa |
60 MPa |
|
流量监测范围 |
50~1000 m3/d |
50~800 m3/d |
20~500 m3/d |
20~500 m3/d |
|
流量监测精度 |
2% |
2% |
2% |
2% |
|
压力监测范围 |
0~60 MPa |
0~60 MPa |
0~60 MPa |
0~60 MPa |
|
压力监测精度 |
0.2% |
0.2% |
0.2% |
0.2% |
|
温度监测范围 |
-40~125℃ |
-40~125℃ |
-40~125℃ |
-40~125℃ |
|
温度监测精度 |
0.2% |
0.2% |
0.2% |
0.2% |
|
排量范围 |
0~1000 m3/d |
0~800 m3/d |
0~500 m3/d |
0~500 m3/d |
|
嘴损压力 |
≤1MPa |
≤1MPa |
≤1MPa |
≤1MPa |
|
电池组工作寿命 |
≥3年（可定制） |
|||
|
自动测调周期 |
7天/次（可定制） |
|||
|
井下参数监测周期 |
2小时/次（可定制） |
|||
|
|

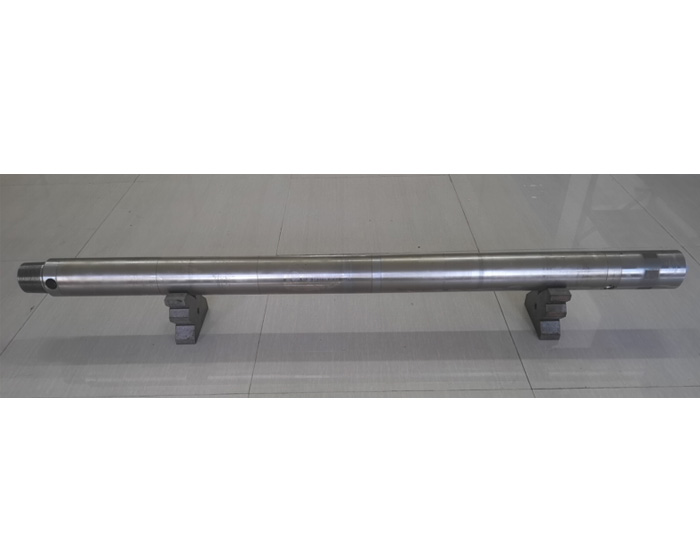

BMZS-L114A |
BMZS-L114B |
|
外径//内径//长度 |
114mm // 46mm // 1500mm |
|
|
工作温度 |
-40~125℃ |
-40~125℃ |
|
耐压 |
60 MPa |
60 MPa |
|
流量监测范围 |
2~30 m3/d |
5~100 m3/d |
|
流量监测精度 |
2% |
2% |
|
压力监测范围 |
0~60 MPa |
0~60 MPa |
|
压力监测精度 |
0.2% |
0.2% |
|
温度监测范围 |
-40~125℃ |
-40~125℃ |
|
温度监测精度 |
0.2% |
0.2% |
|
排量范围 |
0~50 m3/d |
0~100 m3/d |
|
嘴损压力 |
≤1MPa |
≤1MPa |
|
主体材质 |
42CrMo（表面NiP镀） |
|
|
电池组工作寿命 |
≥3年（可定制） |
|
|
自动测调周期 |
7天/次（可定制） |
|
|
井下参数监测周期 |
2小时/次（可定制） |
|
